棕剛玉段砂和細(xì)粉區(qū)別是什么

　　棕剛玉作為常用人造磨料，以鋁礬土、無(wú)煙煤等為原料經(jīng)高溫冶煉而成，廣泛應(yīng)用于研磨、耐火、噴砂等領(lǐng)域。段砂和細(xì)粉是其兩大常見規(guī)格，雖同屬相同體系，但在粒度、用途等方面差異顯著。明確二者區(qū)別，能幫助精準(zhǔn)匹配使用場(chǎng)景，提升使用效率、降低成本，下面詳細(xì)解析二者核心差異。

　　1. 核心區(qū)別：粒度規(guī)格不同

　　棕剛玉段砂和細(xì)粉的本質(zhì)區(qū)別的是粒度大小及分布。段砂粒度偏粗，通常以毫米為單位劃分，常見規(guī)格為0-1mm、1-3mm、3-5mm等，粒度介于兩個(gè)數(shù)值之間，無(wú)固定單一粒度數(shù)。細(xì)粉粒度更細(xì)，以目數(shù)為單位，常用規(guī)格為120目、200目、325目等，數(shù)值越大粒度越細(xì)，部分細(xì)粉可達(dá)到3000目以上，顆粒均勻細(xì)膩。二者粒度界限清晰，段砂無(wú)細(xì)粉的超細(xì)顆粒，細(xì)粉也不含段砂的粗顆粒雜質(zhì)。

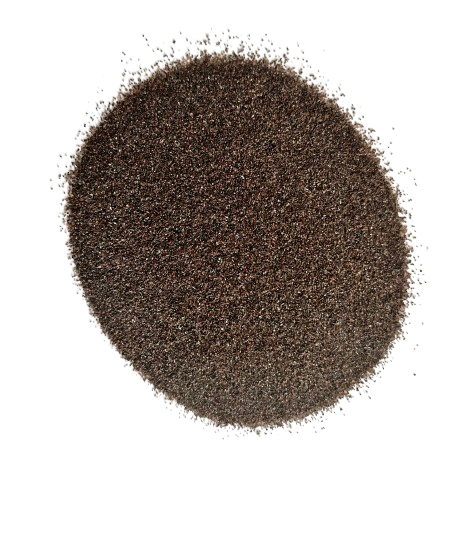

　　2. 外觀形態(tài)：直觀差異明顯

　　外觀上二者一眼可辨。段砂呈不規(guī)則塊狀或顆粒狀，邊角鋒利，表面粗糙，斷口呈介殼狀，顏色多為深棕色，煅燒后呈深藍(lán)色，顆粒立體感強(qiáng)，手感粗糙有質(zhì)感。細(xì)粉為粉末狀，無(wú)明顯顆粒感，顏色偏淺，多為淺棕色或黃灰色，細(xì)膩易飛揚(yáng)，手感順滑，堆積時(shí)無(wú)明顯空隙，整體呈蓬松狀，部分酸洗細(xì)粉顏色更均勻。

　　3. 生產(chǎn)工藝：后續(xù)加工不同

　　二者棕剛玉原料均為優(yōu)質(zhì)鋁礬土、無(wú)煙煤、鐵屑，經(jīng)電弧爐高溫冶煉而成，但后續(xù)加工工藝不同。段砂經(jīng)冶煉后，通過(guò)顎式破碎機(jī)、巴馬克制砂機(jī)破碎，再經(jīng)磁選、篩分分級(jí)，去除雜質(zhì)后得到對(duì)應(yīng)粒度的顆粒，無(wú)需細(xì)化研磨。細(xì)粉則在段砂加工基礎(chǔ)上，增加精細(xì)研磨、風(fēng)洗、分級(jí)等工序，將粗顆粒進(jìn)一步細(xì)化，去除粗雜質(zhì)，得到均勻細(xì)膩的粉末，部分細(xì)粉還會(huì)經(jīng)過(guò)酸洗處理提升純度。

　　4. 應(yīng)用場(chǎng)景：精準(zhǔn)適配不同領(lǐng)域

　　因特性差異，二者應(yīng)用場(chǎng)景完全不同。段砂硬度高、韌性強(qiáng)、自銳性好，多用于粗加工領(lǐng)域，如金屬工件除銹除氧化皮、噴砂清理、水刀切割介質(zhì)，也可作為耐火材料骨料，用于爐料、水口料等，還能制作磨具用于重切削加工。細(xì)粉純度高、細(xì)膩度好，適用于精細(xì)加工，如精密拋光、磨漿制作、涂附磨具原料，也可用于精細(xì)鑄造、拋光蠟制造，以及石英玻璃、水晶的拋磨處理。

　　5. 理化指標(biāo)：關(guān)鍵參數(shù)有差異

　　二者棕剛玉核心理化指標(biāo)存在細(xì)微差異。段砂堆積密度為1.53-1.99g/cm3，真密度3.95-3.97g/cm3，耐火度2100℃，Al?O?含量根據(jù)等級(jí)不同為50%-96%，磁性物含量稍高，適配粗加工的強(qiáng)度需求。細(xì)粉堆積密度略低，Al?O?含量普遍較高，雜質(zhì)含量更低，磁性物含量≤0.0046%，耐高溫性更優(yōu)，最高使用溫度可達(dá)1900℃，能滿足精細(xì)加工的純度要求。

　　總結(jié)

　　棕剛玉段砂和細(xì)粉的核心區(qū)別集中在粒度規(guī)格，進(jìn)而延伸到外觀、工藝、應(yīng)用及理化指標(biāo)。段砂偏粗，側(cè)重粗加工、耐火骨料等場(chǎng)景；細(xì)粉偏細(xì)，主打精細(xì)加工、精密拋光等領(lǐng)域。二者雖同屬相同體系，但無(wú)法相互替代。了解二者區(qū)別，可根據(jù)實(shí)際加工需求、使用場(chǎng)景，精準(zhǔn)選擇合適規(guī)格，最大化發(fā)揮其使用價(jià)值，降低生產(chǎn)成本。
